Grampo de fixação inferior para estruturas de solo com viga U simples
Direto de fábrica, com envio para todo o Brasil.
- Premiada Copel Pura Energia 2024 e 2025
- +30 anos
- Sem pedido mínimo
01 / O grampo
Facilidade para instalar. Robustez para fixar.

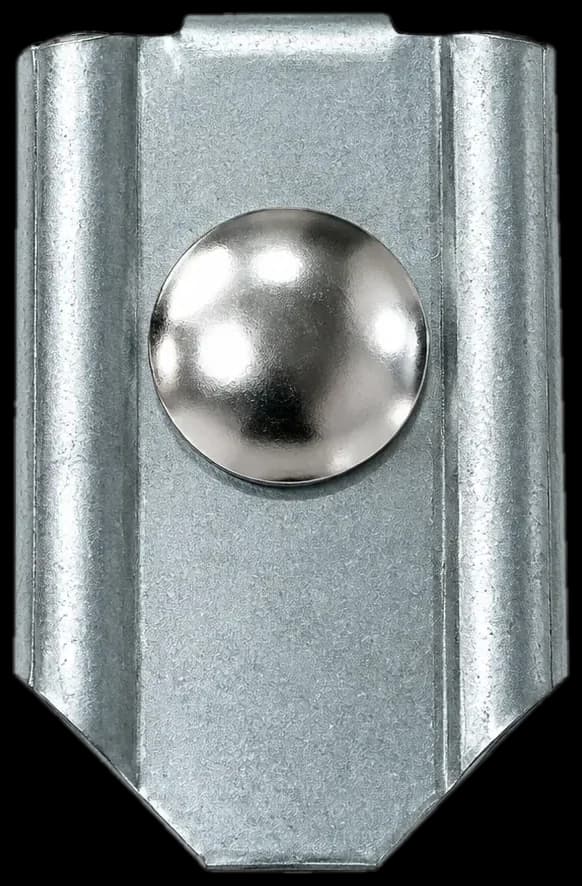

Desenvolvido para garantir uma fixação segura dos módulos fotovoltaicos, o grampo Bertolini combina geometria funcional, robustez estrutural e praticidade na montagem.
Design inteligente

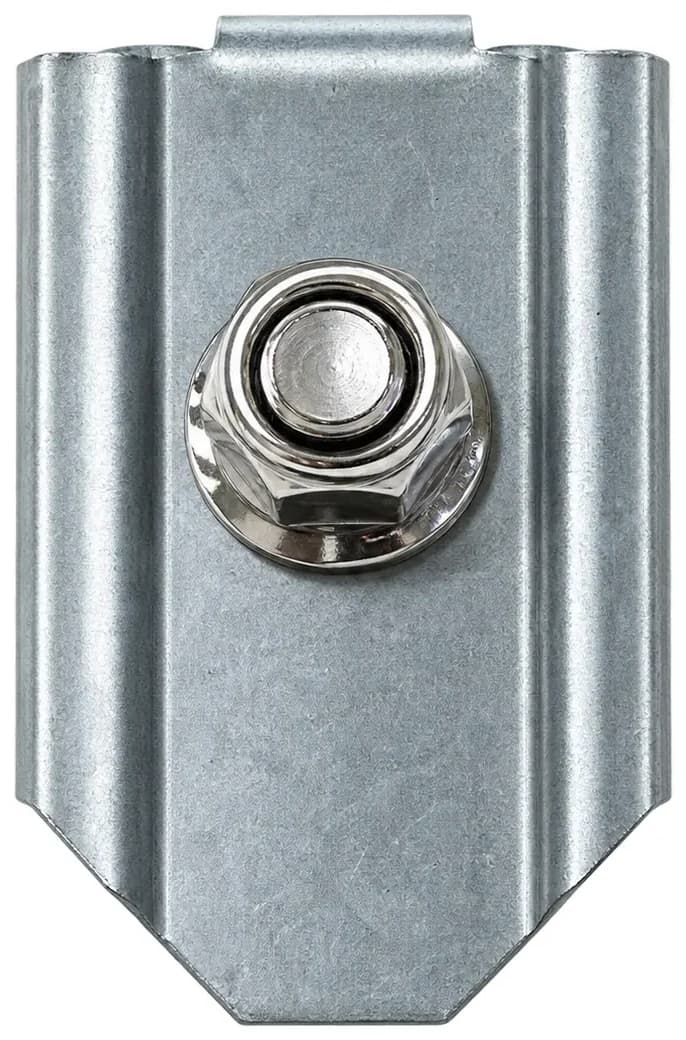

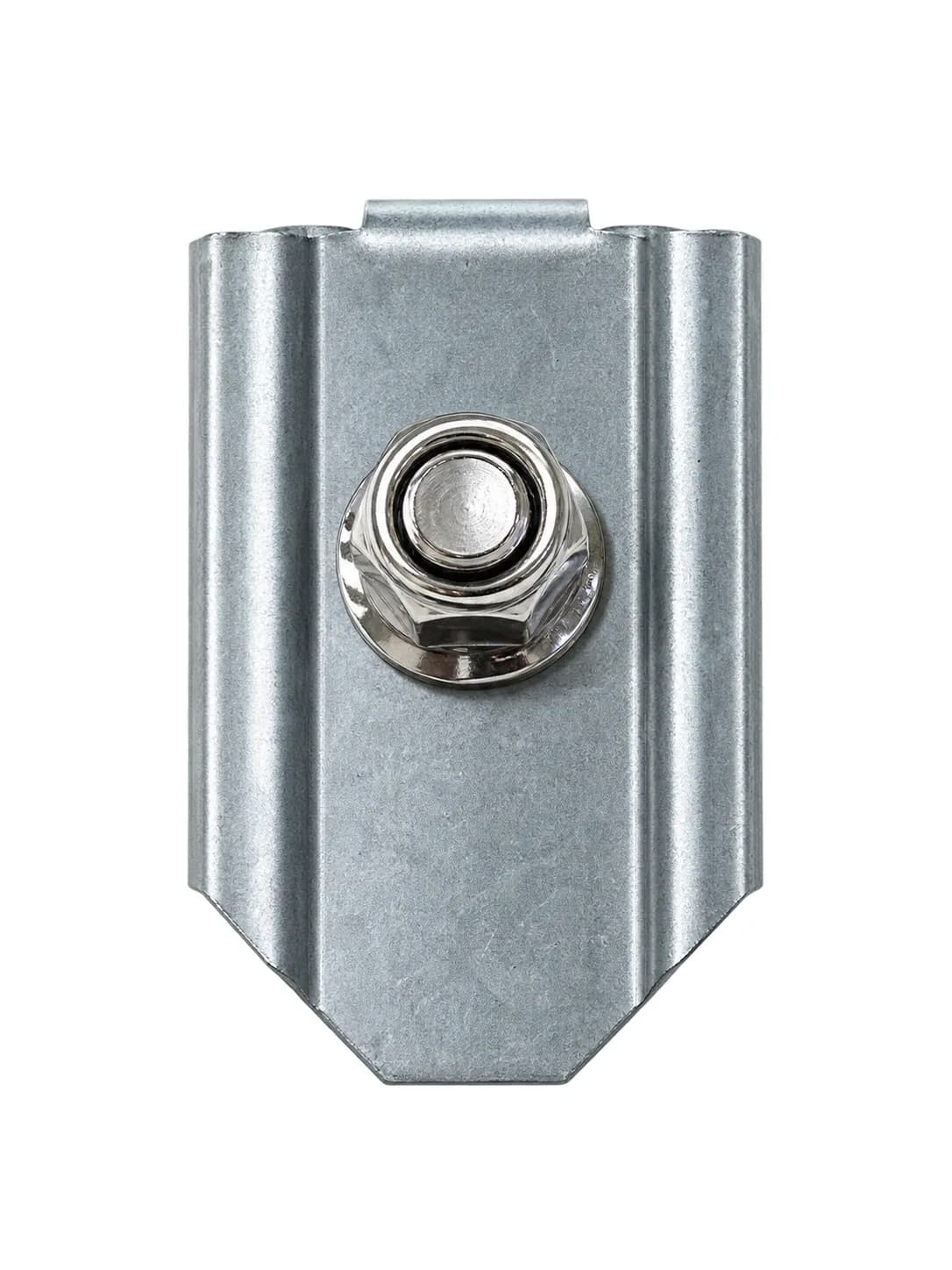

Chanfro frontal projetado para otimizar o contato do grampo com a borda do módulo e o perfil da estrutura de solo.
Robustez estrutural

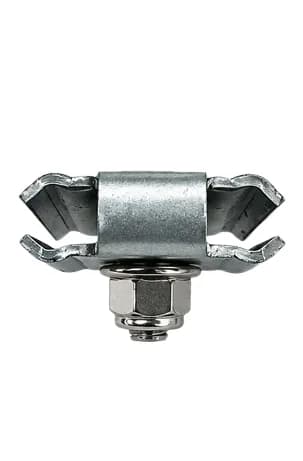

Bordas reforçadas que aumentam a rigidez da peça e ajudam a reduzir deformações durante o aperto, proporcionando maior confiabilidade à fixação.
Instalação prática por baixo
Sistema de montagem por baixo dos módulos, agilizando a instalação e otimizando o trabalho em campo.
Proteção contra corrosão
Fabricado em aço com revestimento ZM310, para oferecer proteção contra a corrosão e maior durabilidade.

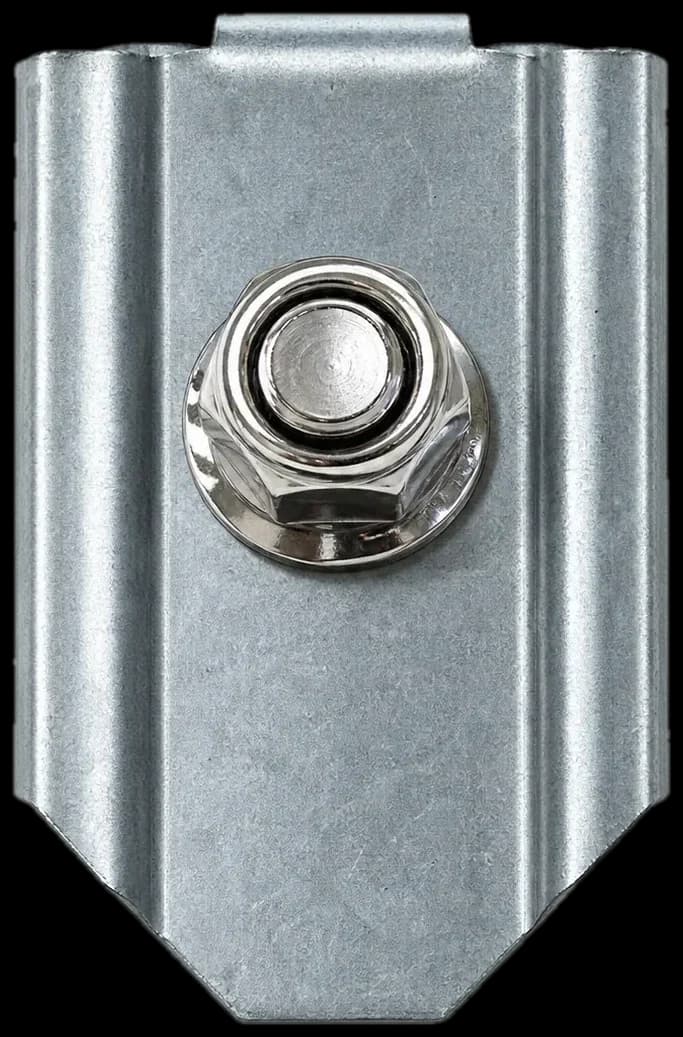

Porca autotravante: fixação mais confiável
A porca tem um sistema de travamento integrado que evita o afrouxamento causado por vibrações e esforços mecânicos. Assim, a fixação continua estável ao longo do tempo e reduz manutenções.
Parafuso e porca em aço inoxidável
O parafuso e a porca são de aço inoxidável, com alta resistência à corrosão. Isso aumenta a durabilidade do grampo e garante uma fixação segura dos módulos fotovoltaicos.
02 / Ficha técnica
Especificações técnicas do grampo Bertolini
- Material
- Aço estrutural com 395 MPa de resistência
- Revestimento anticorrosivo
- ZM310 — zinco, alumínio e magnésio
- Espessura da chapa
- 2,0 mm
- Aplicação
- Fixação inferior de módulos fotovoltaicos
- Compatibilidade
- Estruturas de solo com perfil de apoio tipo U simples
- Módulos compatíveis
- Frame em alumínio com borda inferior
- Referência de projeto estrutural
- NBR 6123:2023 — Região V, velocidade básica do vento de 50 m/s
- Itens fornecidos
- Grampo de fixação, parafuso e porca autotravante em aço inoxidável (montado)
- Torque de aperto
- 10 N·m
- Consumo
- 4 grampos por módulo
- Garantia
- 15 anos
03 / Instalação
Instalação prática
O grampo é instalado por baixo do módulo fotovoltaico, o que torna a montagem mais simples e segura. O aperto pode ser feito manualmente, com chave combinada, ou com parafusadeira regulada para torque de 10 N·m. Como não exige ferramentas especiais, a instalação em campo fica mais ágil e eficiente.
04 / A fábrica
A mesma engenharia das estruturas Bertolini
- Premiada Copel Pura Energia 2024 e 2025
- +30 anos de fábrica
- Engenharia própria
05 / Projetos realizados
Engenharia aplicada em projetos reais
Além dos grampos de fixação, a Bertolini também desenvolve e fabrica estruturas completas de solo para usinas fotovoltaicas, atendendo projetos de diferentes portes e necessidades.
Soluções que unem engenharia, qualidade e praticidade, desde os componentes de fixação até a estrutura que sustenta toda a instalação.
Confira algumas das usinas já executadas com nossos grampos e estruturas, demonstrando a versatilidade das nossas soluções em diferentes aplicações.
06 / Dúvidas
Antes de pedir o orçamento
Tem pedido mínimo?
Não. Atendemos qualquer quantidade.
Serve na minha estrutura?
O grampo é compatível com estruturas de solo com viga U simples.
Serve em qualquer módulo fotovoltaico?
O grampo Bertolini é para módulos com frame em alumínio e borda inferior. Para módulos com frame em PU ou fibra de vidro, temos outra solução — solicite o orçamento. Em todos os casos, a estrutura precisa ter viga U simples.
Quantos grampos preciso?
4 grampos por módulo.
Acompanha parafuso?

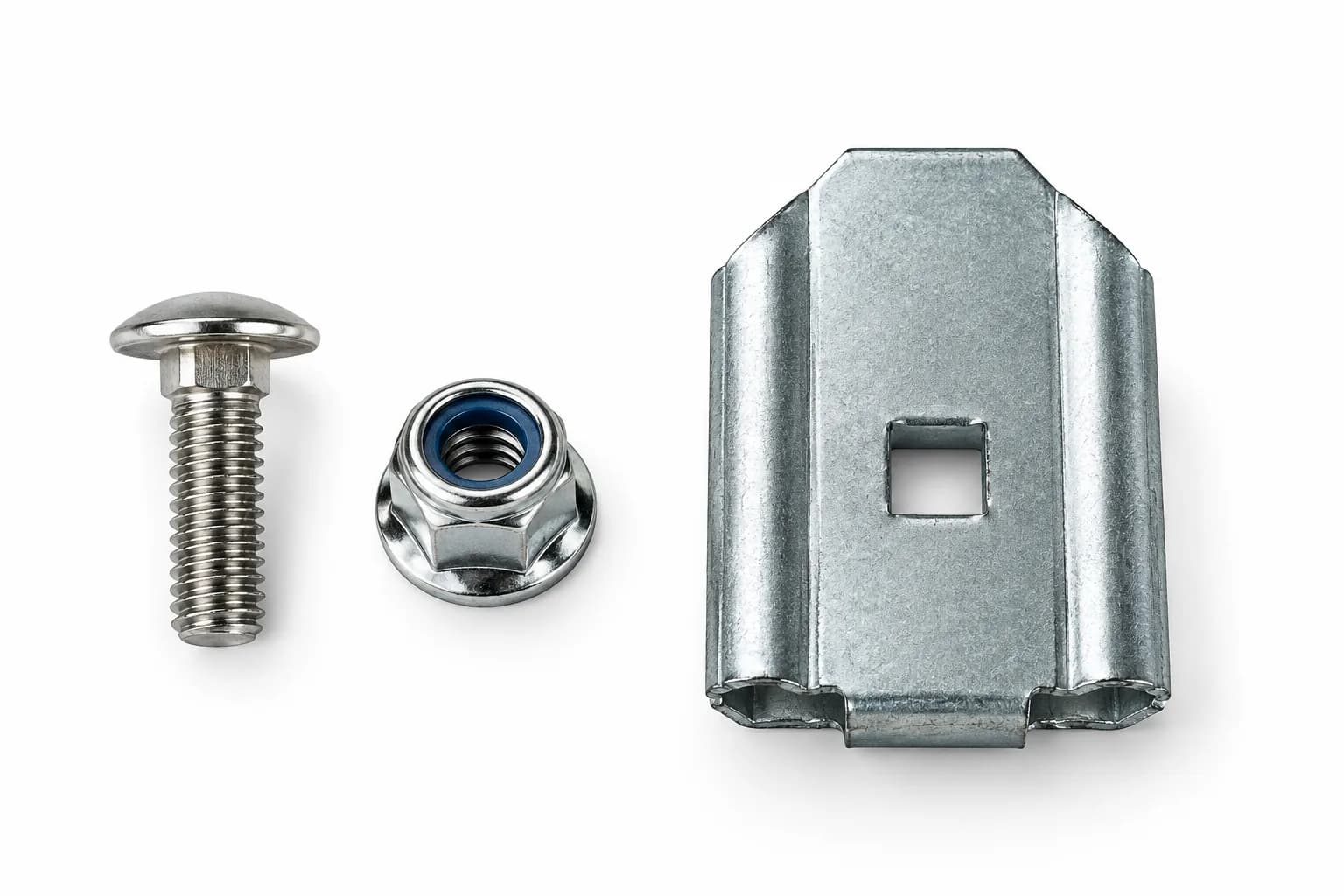

Sim. O grampo vai montado com parafuso francês e porca flangeada autotravante.
Precisa de ferramenta especial?
Não. O aperto pode ser feito com chave combinada ou parafusadeira regulada para torque de 10 N·m.
Entregam no meu estado?
Sim, enviamos para todo o Brasil. O prazo varia conforme o estado.
Qual a garantia?
15 anos, a mesma das estruturas Bertolini.
07 / Orçamento
Faça sua cotação dos grampos
Cinco respostas, uma de cada vez. No fim, seu contato: o comercial devolve quantidade, valor e prazo de envio.
